280-560 mm PVC-buis extrusiemachine

Yongte Hoge kwaliteit 280-560 mm PVC-buis extrusiemachine met fabrieksprijs

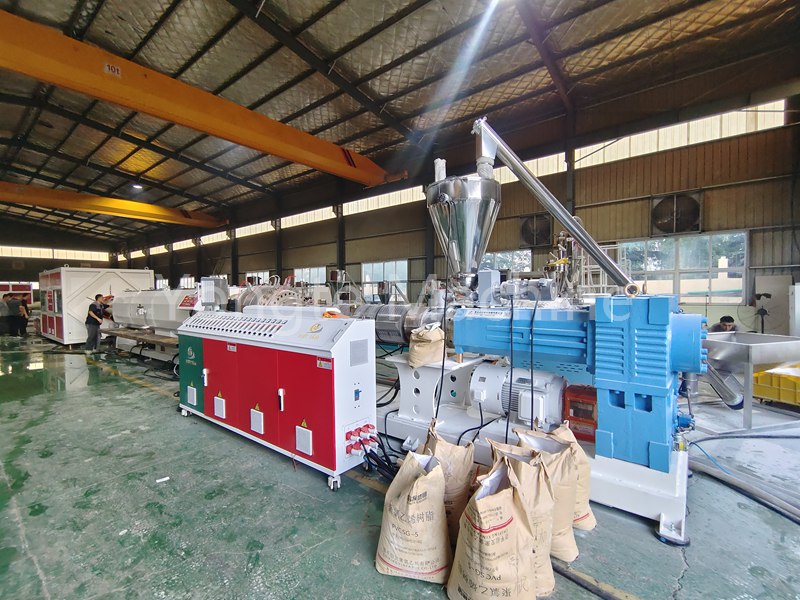

1. Extruder:

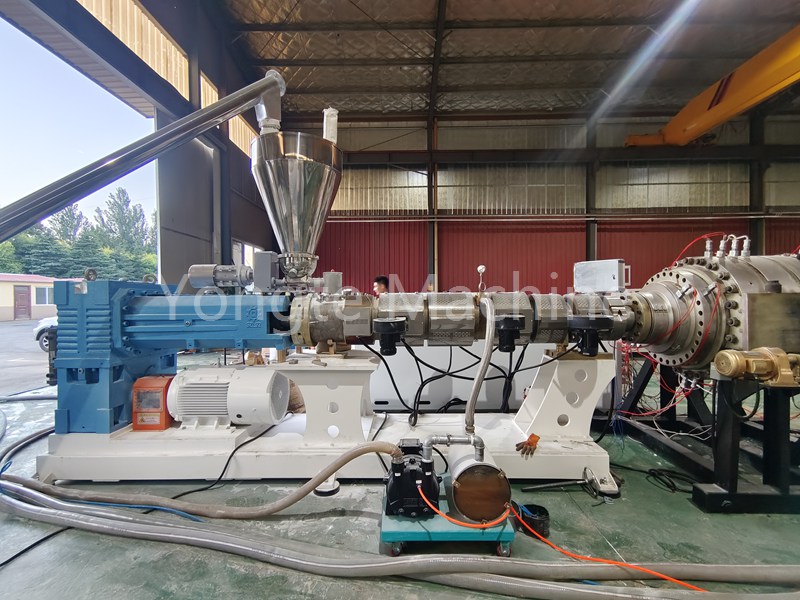

- ** Schroef **: Voor de productie van deze PVC-pijp met grotere diameter zijn we uitgerust met SJSZ92/188 Conical tweepersoons-schroef extruder. De schroef is gemaakt van 38Crmoala hoogwaardig legeringsstaal. Na nitriden, harde chroomplaten en andere behandelingen, heeft het een goede slijtvastheid en corrosieweerstand, die de efficiënte kunststof en extrusie van het materiaal kan garanderen. Het kan voldoende extrusiedruk en kunststofcapaciteit bieden.

- ** Verwarmingssysteem **: Het vat van de extruder is uitgerust met een efficiënt verwarmingssysteem, met behulp van een gegoten aluminium verwarmingsring, die het materiaal snel en gelijkmatig kan verwarmen om het PVC -materiaal een geschikte smeltstaat te laten bereiken. Het verwarmingssysteem is ook uitgerust met een koelventilator om de loop snel te koelen wanneer dat nodig is en de temperatuur van het materiaal te regelen.

- ** Drive -systeem **: De aandrijfmotor van de extruder neemt een permanente magneet -servomotor aan, die voldoende vermogen en snelheidsbereik heeft om te voldoen aan de vereisten van verschillende productiesnelheden, en kan een precieze snelheidsregeling bereiken om de stabiliteit van het extrusieproces te waarborgen.

2. Pijpvorm:

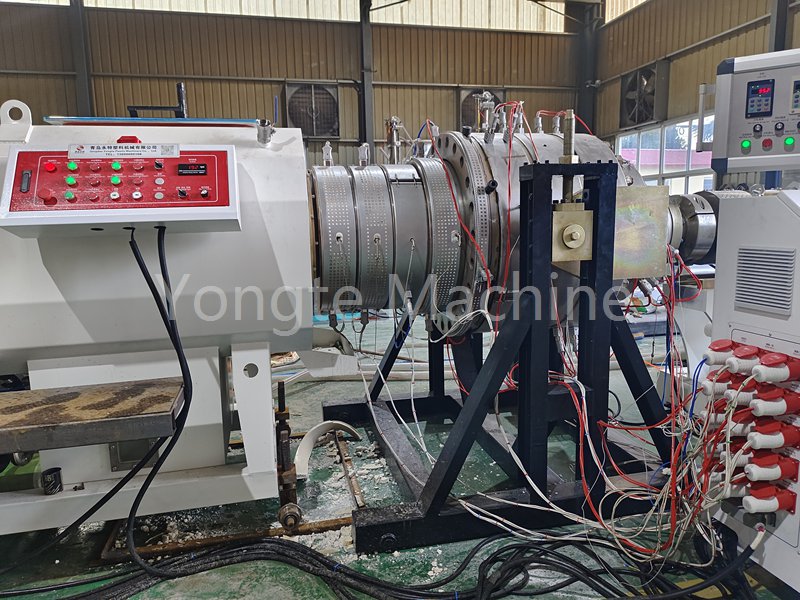

- ** Diekop **: De matrijs is het sleutelcomponent voor het vormen van buizen. De structuur van de matrijs is redelijk, waardoor het gesmolten PVC -materiaal gelijkmatig in de schimmelholte kan worden verdeeld, waardoor de uniformiteit van de wanddikte en de dimensionale nauwkeurigheid van de pijp wordt gewaarborgd. De die kop is gemaakt van hoogwaardig schimmelstaal, dat een hoge hardheid heeft en een weerstand van slijtage heeft na precisieverwerking en warmtebehandeling.

- ** Mantrel **: De doorn is een component die wordt gebruikt om de holle structuur in de pijp te vormen. De grootte en vorm komen overeen met de matrijskop, die de dimensionale nauwkeurigheid van de binnendiameter en de interne oppervlaktekwaliteit van de pijp kan garanderen. De doorn is gemaakt van legeringsstaal en het oppervlak wordt afgevlakt om wrijving met de binnenwand van de pijp te verminderen.

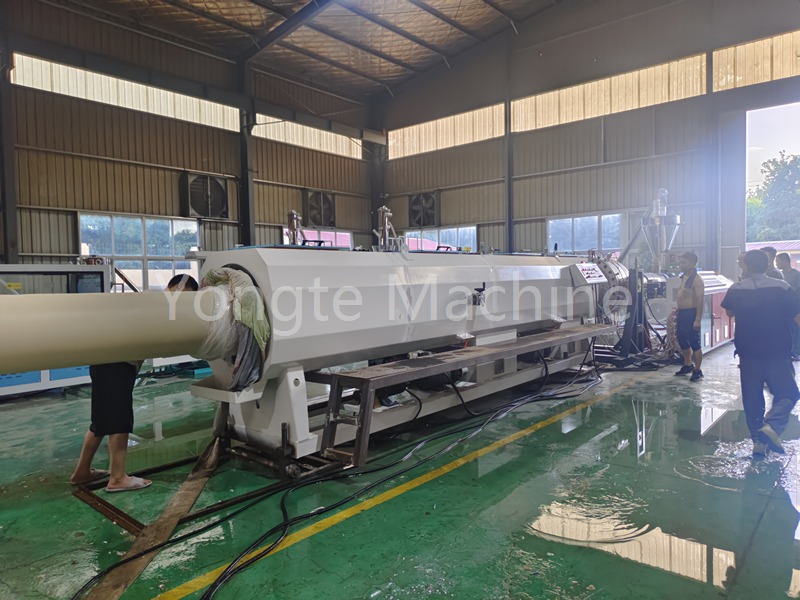

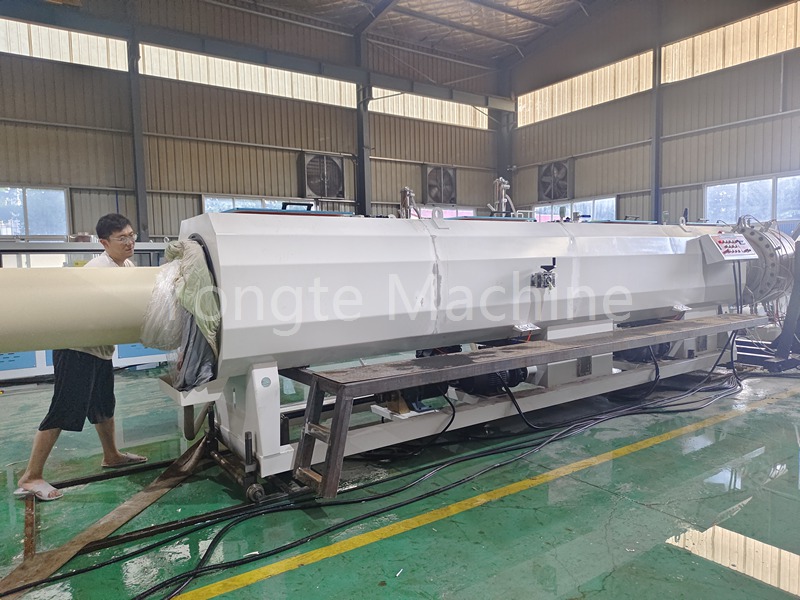

3. Vacuümkalibratietank en waterspuittank:

- ** Box Body **: De dooslichaam van de vacuümafmetingsdoos is gemaakt van roestvrij staal, dat een goede afdichting- en corrosieweerstand heeft. De lengte van de dooslichaam is 6000 mm+3000 mm om ervoor te zorgen dat de pijp volledig kan worden afgekoeld en gevormd tijdens het maatsproces.

- ** Vacuümsysteem **: de vacuümafmetingsdoos is uitgerust met een efficiënt vacuümsysteem, dat een bepaalde vacuümgraad buiten de pijp kan vormen, zodat de buis dicht bij de schimmelholte is onder de werking van vacuüm, waardoor de buitenste diameter -grootte nauwkeurigheid en rondheid van de pijp wordt gewaarborgd. De kracht- en zuigsnelheid van de vacuümpomp kan worden geselecteerd op basis van de specificaties en productiesnelheid van de pijp.

- ** Watercirculatiesysteem **: De vacuümafmetingsdoos is ook uitgerust met een watercirculatiesysteem voor het koelen van de pijp. Het watercirculatiesysteem moet ervoor zorgen dat de stroomsnelheid en temperatuur van het water stabiel zijn en effectief de warmte van de pijp kunnen wegnemen, zodat de pijp snel kan worden gekoeld en gevormd.

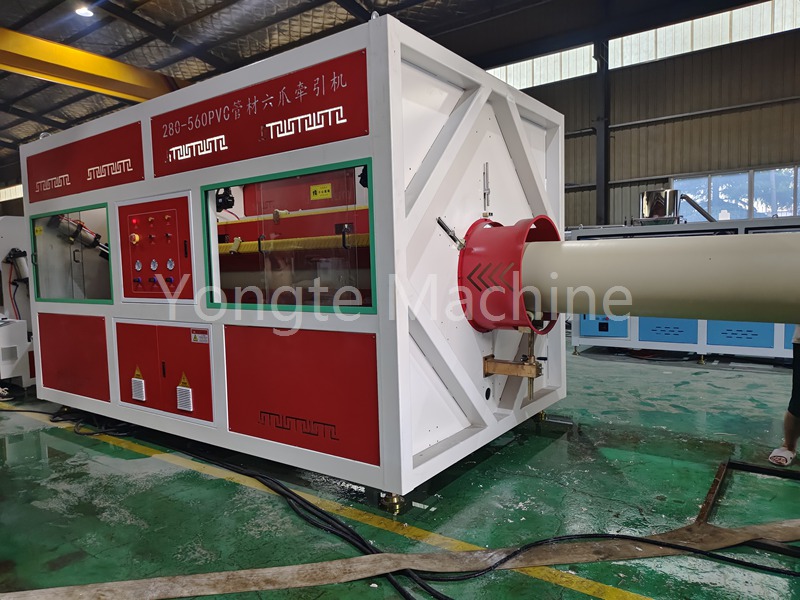

4. Machine aftrekken:

-** Strakmodus **: Voor PVC-pijpen met grote diameter van 280-560 mm heeft de zeskale sleepmachine voldoende tractie en stabiliteit, die gelijkmatig wordt verdeeld op de buitenste periferie van de pijp om de gladde werking van de pijp tijdens het transportproces te waarborgen.

- ** Speed ​​Regulation System **: Het snelheidsregulatiesysteem van de transportmachine komt overeen met de snelheid van de extruder en kan synchrone snelheidsregulatie bereiken om de productiesnelheid en kwaliteit van de pijp te waarborgen. Het snelheidsregelbereik van de transportmachine is breed genoeg om te voldoen aan de vereisten van verschillende productieprocessen.

5. Knijmachine:

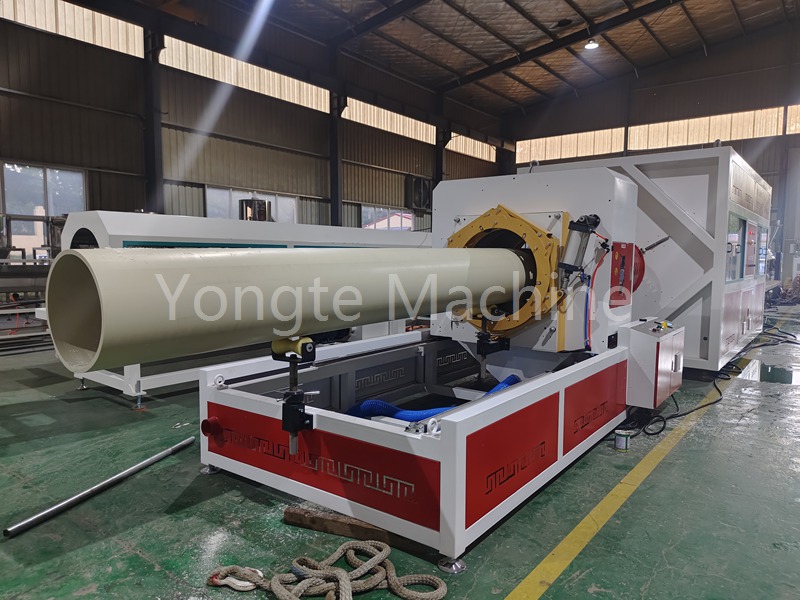

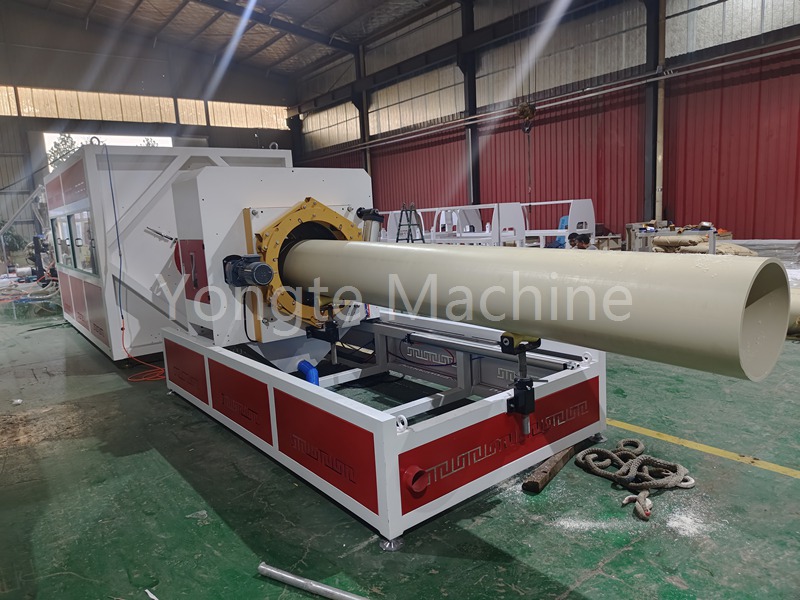

- ** Snijmethode **: de diameter en het aantal tanden van de zaagbladsnijmachine zijn geselecteerd op basis van de grootte van de pijp om de efficiëntie en kwaliteit van snijden te waarborgen.

- ** Positioneringssysteem **: De snijmachine is uitgerust met een nauwkeurig positioneringssysteem, dat de pijp nauwkeurig kan snijden volgens de ingestelde lengte.

6. Turn Rack: het draaierrek wordt gebruikt om de gesneden pijpen te stapelen en te sorteren. De structuur is stevig en betrouwbaar, kan het gewicht van pijpen met een grote diameter dragen, kunnen automatisch draaien en de productie -efficiëntie verbeteren.
